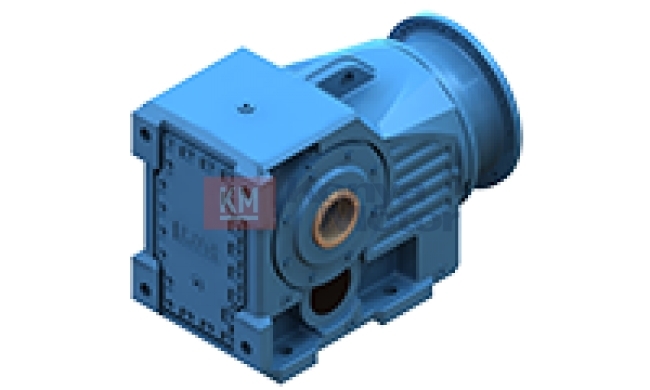

Konik Dişlili Redüktörler (İRK Serisi)
Ürün Kodu : KM0010-003

Ürün Grubu : i-Mak Redüktör

Teknik Özellikler

Gövde olarak pik malzeme GG20 DIN 1691, Dişliler semente çeliği DIN 16MnCr5 (SAE 8620) mazlemeden üretilermektedir.  Isıl işlemden geçirilerek (HRC 57) serteleştirilen dişliler,  CNC taşlama tezgahları ile DIN 58405, 7E kalitede üretilmektedir. Miller SAE 1050 , DIN  42CrMo4 (SAE 4140). Çıkış kademesi Ayna ve Mahruti dişlilerden oluşan Konik Redüktörler hareketi 90o olarak iletmektedir.
Çıkış devirleri; 10 d/d  den … 276 d/d ye, çıkış momenti  M2=400 Nm den 13000 Nm ye kadar büyüklükte, kovan  delik çapı Ø 35H7 ‘den…Ø 110H7 ‘ye kadar üretilmektedir. Redüktörlerimizde IEC B5 ve IEC B14 Pam flanş uygulamaları da istek üzerine yapılmaktadır.  Sıkma bileziği, tek yönlü rulman (kilitli rulman) ve moment kolu uygulaması da verdiğimiz hizmetlerdendir.

Tip Tork (maks.) Mil Çapı
IRK-63 400 Nm Ø 35
IRK-73 780 Nm  Ø 40
IRK-83 1330 Nm Ø 50
IRK-93 2572 Nm Ø 60
IRK-103 4010 Nm Ø 70
IRK-123 8000 Nm Ø 90
IRK-143 13000 Nm Ø 110
Devir Aralığı
0,17 d,d…214 d/d
Bağlanabilir Motor Gücü
0,12 kW…90 Kw
Giriş Opsiyonları
Motorsuz Giriş Mili
Motorsuz PAM Flanşlı (IEC)
Motorlu
PAM Flansli Motorlu ( IEC )



IRKM-Serisi-Reduktor IRKFPM-Serisi-Reduktor IRK-Serisi-Reduktor IRKP-Serisi-Reduktor
IRKM (Ayaklı, Motorlu)
IRKFM (Flanşlı, Motorlu)
IRKPM (IEC (PAM) / Ayaklı, Motorlu)
IRKFPM (IEC (PAM) / Flanşlı, Motorlu)
IRK (Ayaklı, Motorsuz)
IRKF (Flanşlı, Motorsuz)
IRKP (IEC (PAM) / Ayaklı, Motorsuz)
IRKFP (IEC (PAM) / Flanşlı, Motorsuz)
