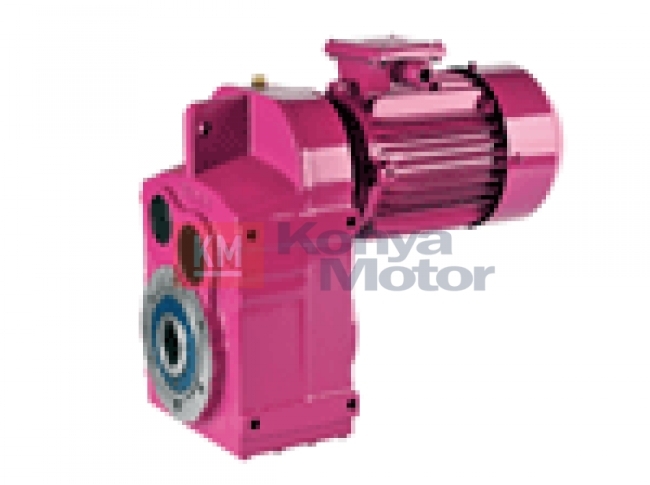

D Serisi
Ürün Kodu : KM0008-003

Ürün Grubu : Yılmaz Redüktör

Teknik Özellikler

D serisi redüktörler bilinen YILMAZ REDÜKTÖR kalitesindeki monoblok gövdeli helisel dişli redüktörlerdir. D serisi redüktörler delik milli olmasından dolayı birçok uygulama alanı için montaj kolaylığı ve kompaktlık sağlamaktadır. Bu modeller flanşlı, gövde bağlantılı, delik milden askı bağlantılı veya bunların bir kombinasyonu olan montaj şekillerinde üretilmektedir. Delik milli redüktörler sonsuz vidalı modellerde olduğu gibi modüler sistemde düşünülmüştür. Çıkış milleri ve çıkış flanşları, standart ürün üzerine sonradan ilave edilebilmektedir. Gövdenin her iki tarafından bağlanma imkanı sağlayan bağlantı delikleri mevcuttur. Delik milli redüktörlerin motor bağlantılarında da esneklik getirilmiştir. IEC B5 veya B14, standart akuple veya motorsuz mil girişli modeller mevcuttur. Diğer sonsuz ve monoblok modeller ile olan kombinasyonlarda değişiklikler minimum düzeye indirilmiştir. Yüksek mukavemet ve verimin ön plana çıktığı uygulama alanlarında, sonsuz vidalı redüktörlerin yerini almakta olup, radyal yükler açısından da büyük avantajlar sağlamaktadır.

Özellikler ve Avantajları İlave Çözümler ve Aksesuarlar
  • Monoblok gövde tasarımı,
    Geniş tahvil oranı ve yüksek tork değerleri ile 2 ve 3 kademeli redüktörlerin aynı gövdede sunulması,
    6 kademeye kadar redüksiyon artırımı seçeneği,
    Standart IEC B5 ve B14 motor bağlayabilme imkanı,
    Elektromanyetik motorlar ile seçilebilmesi,
    Yüksek ömürlü rulman kullanımı,
    GG20 ve GGG40 dökme demir gövde malzemesi,
    58-62HrC değerleri arasında sertleştirilmiş ve taşlanmış dişliler.

  • Opsiyonel mil ve flanş özellikleri,
    Servomotorlar için özel giriş bağlantı flanşları,
    Motor arkası elektromanyetik fren (24V/220V/380V),
    Mekanik kilit uygulaması,
    500-1024 pulse enkoderli çözümler,
    Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması.

MR Serisi MV Serisi

Direkt motor akupleli redüktör grubu


IEC B5/B14 motor montajlı redüktör grubu


MN Serisi MT Serisi

IEC B5/B14 motor için bağlantı hazırlığı yapılmış redüktör grubu


Motorsuz redüktör grubu


Redüktör Büyüklüğü D17... D27... D28... D37... D47... D57... D67... D77... D87... D97...
Tahvil Aralığı [i] 5-143 5-1.189 4-3.800 4-4.820 4-6.136 4-10.147 4-9.508 4-24.963 6-17.989 7-20.566
Nominal Tork [Nm] 200 450 600 820 1.550 3.000 4.300 8.000 13.000 18.000
Kovan Çapı [mm] Ø30 Ø35 Ø40 Ø40 Ø50 Ø60 Ø70 Ø90 Ø110 Ø120
